domingo, 22 de septiembre de 2013

Mi cavidad resonante para VHF casera


Estuve haciendo mi cavidad resonante, es una prueba, veré los resultados que me da este aparato.
Los escribiré al final de todo.
Acá están cortados los dos alambres de cobre de 1,5 mm de espesor, el tuvo de 10 mm de diámetro por 130 mm de largo y la lámina de 40 mm x 5 mm x 0,5 mm espesor.
Todo este material es de bronce, lo que hice fue lijar bien, sacar toda grasa, limpiar y dejarlo listo para estañar, lo bueno sería bañarlo en plata, pero eso es muy caro.


Acá muestro como realizo la unión de la lámina con el tubo, como ustedes verán en la parte superior del tubo hice una pequeña ranura donde ingresa la lámina y es soldada.


Esta es la forma en que quedará la lámina.


En la parte inferior del tubo, he realizado unas pequeñas aberturas tipo flor, esto es para que la soldadura sea firme, el tubo se introducirá de afuera hacia adentro pero por debajo del tacho y se soldará todo alrededor.


En esta foto tengo todo el material estañado, al tubo solo lo estañe por fuera, utilice un pequeño soplete para que todo quede uniforme y bien cubierto.


Aquí pueden ver la soldadura de la lámina con el tubo como les había dicho antes.


En esta foto tengo todo los elementos que irán dentro del tacho o cavidad resonante, los alambres de 50 x 73 mm, el tubo de 10 x 130 mm, la lámina de 40 mm x 5 mm x 0,5 mm espesor, un capacitor circular a aire de 30 pF, un conector SO 239 y un BNC para chasis.


Este es el tacho con sus marcas donde irán los alambres, el tubo y los conectores, tiene una medida de 130 mm de diámetro por 150 mm de profundidad.


Verán acá el orificio central del tubo y sus dos pequeños orificio de 1,5 mm a una distancia de 5 mm por cada lado del tubo.

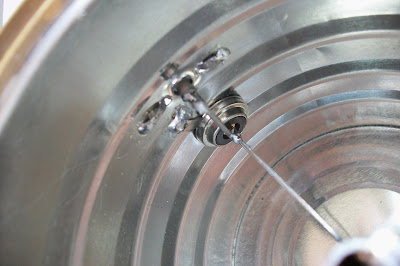

No se olviden de colocar los conectores a una altura de 73 mm desde el fondo del tacho, siempre tomando la medida del punto central del conector.


La separación que debe tener entre los alambres de cobre y el tubo es de 5 mm., 73 mm hacia abajo y 50 hacia el conector.


He colocado el capacitor variable a un costado para no colocarlo en la tapa superior con el fin de poder hacer cualquier arreglo, como verán he sacado por un orifico una pequeña perilla de plástico para poder sintonizarlo.





Lo que aré después, es colocar otro capacitor en paralelo con la bobina de salida y realizar un mejor ajuste en la frecuencia deseada.

Así es como lo quiero dejar, colocando otro capacitor de la misma capacidad en su salida.



Estas son las soldadura del caño central y a 5mm de cada lado las bobinas.



Aquí se observa el capacitor variable tubular a aire de 25 Pf agregado en paralelo con la bobina salida L2




En esta foto verán el cable cortado a un cuarto de onda y la tapa cortada de una chapa galvanizada porque la que tenía era de plástico.



Producto terminado, la entrada es por el conector BNC y la salida por el conector SO 239, de izquierda a derecha.

Gráfica en pérdida / ganancia y su ancho de banda.

Use esta fórmula para decibeles:

                           P output
dB  =  10 * log ----------------
                           P input



Use esta fórmula para decibeles watts:

                            P watts
dBw  = 10 * log ----------------
                            1 watts

Los 9,28 W que entrega mi handy FT-411E equivale a 9,68 dBw según fórmula abajo.

------------------------------------------------------------------------------------------------------

Use esta fórmula para obtener la Potencia en watts:

                     Volts ²
Pw  =  ------------------------
            Resistencia carga

Acá dejo todas las fórmulas a utilizar con decibeles:

Para decibeles:
                             Po
dB = 10 * log ----------------
                             Pi

                              Po
dB = 10 * log ----------------
                             P ref

                              Vo
dB = 10 * log ----------------
                              Vi

Para decibeles watts:

                             Pw
dBw = 10 * log ------------
                             1w

Para decibeles miliwatts:

                             Pmw
dBm = 10 * log ----------------
                             1mw

Conversión:

a dBw  es dBm - 30

a dBm es dBw + 30
