Circuito Reactivador de T.R.C.




REACTIVAR T.R.C.

Antes de reactivar el TRC, se debe testear con un miliamperímetro
(15 o 20 Ma.), esta es la forma de identificar que cátodo esta en mal estado.



 DATO:

Verificar 2 o 3 veces este proceso.

de 6 a 15 ma.       =    BUENO
de 3 a 6   ma.       =    RAZONABLE (posible reactivación)
Menos de 3 ma.  =    DÉBIL (reactivar)

Solo se debe reactivar el o los cátodos que se encuentren (débil), al resto no reactivar.

Este es la fuente de alimentación para el circuito reactivador.
Se puede realizar en una placa experimental.
1- Los 5V - DC,  es para alimentar el microcontrolador.
2- Los 12V - DC, es para alimentar los distintos relee.
     (Estos dos voltajes, se utilizan para la prueba o testeo de los cátodos).
3- Los 12V - AC, son para los filamentos del TRC.
4- Los 300V - DC, sirve para el o los catodos y la Grilla 1.



Y este es el circuito reactivador de TRC, es controlado por un microcontrolador PICAXE, este circuito trabaja de la siguiente manera:
El microprocesador tiene grabado un programa muy sencillo que solo realiza los tiempos de activación de los distintos relee, esto hace que se aplique en cierto tiempo el voltaje a los cátodos, grilla 1 y filamento.
Al pulsar en botón de inicio, espera 5 seg. y empieza el proceso de reactivación ingresando el voltaje al filamento por varios segundos(en realidad no les llega directamente los 12 volts, ya que hay una resistencia en serie de 10 ohm, mas el consumo de los 3 filamento, solo se podrá medir unos 5 o 6 volts), segundos después ingresa el voltaje positivo a la Grilla 1, segundos después ingresa el voltaje positivo a los cátodos, segundos después la polaridad se invierte en la Grilla 1 y en los cátodos, terminado el tiempo se desactivan todos los relee.
Esto se debe hacer con el TRC mirando hacia abajo, algunos técnicos aconsejan que a medida que se van reactivando los cátodos, se den pequeños golpes con un mango de goma en el tubo cañón a los fines de que se desprenda el polvo electrónico acumulado.
Una ves realizado esta reactivación, conectar la placa y encender el TV, muchas veces sucede que hay que entrar al modo service y regular todos los colores nuevamente.

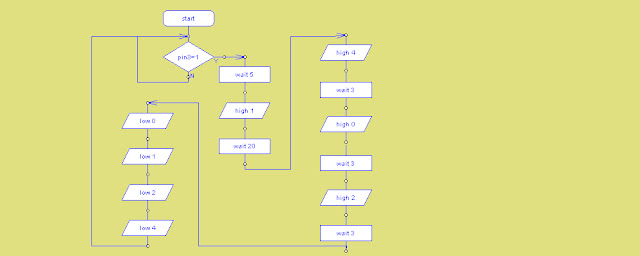

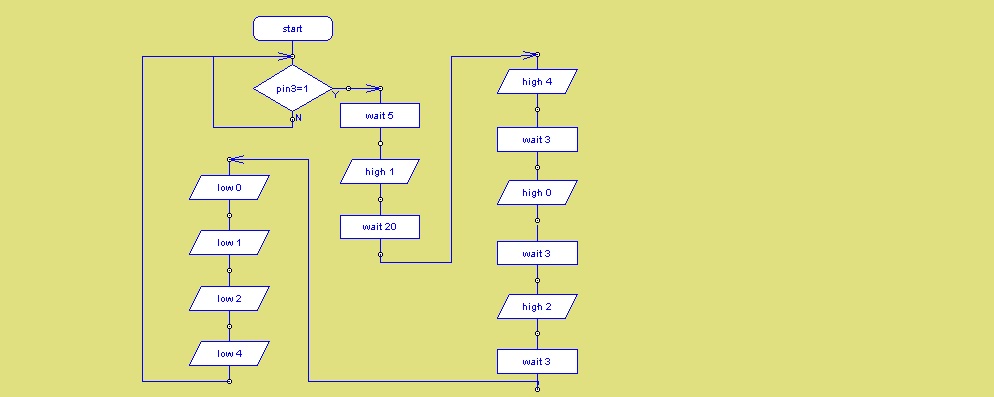

Este es diagrama en flujo que usa el microcontralador PICAXE08. como verán es una simple rutina de tiempo, esto se exporta a Basic y se graba al micro.


Bueno, espero que les haya gustado, en Internet hay muchos de estos circuitos, yo uso este, me ha dado muy buen resultado en algunos tubos, hay veces que me han traído tubos que los filamentos tocan los cátodos o viceversa, entonces el TRC se ve de un color fijo, en esos caso verificar si es así, y deberán alimentar los filamento con una fuente aparte que no tenga nada que ver con la fuente de la placa madre, y probar si se arregló, y sino, entonces el TRC pasó a una mejor vida.

Si hay alguna duda, no tiene mas que mandarme un email y les contesto, suerte.
